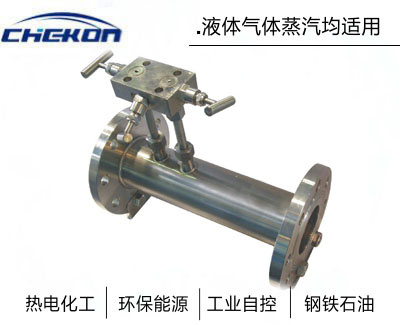

楔形流量計 專業油類氣體液體測量
|
楔形流量計是一種新型節流差壓式流量測量儀表，它可以在高粘度、低雷諾數、雷諾數、500即可使用的流體情況下進行高精度的流量測量，在流速較低、流量小、管徑大的流量測量場合有無可比擬的優勢和不可替代的作用。 楔形流量計主要用于高粘度重油、渣油、柴油、機油等、工業煤氣、焦爐煤氣、高爐煤氣、發生爐煤氣、城市煤氣、氫氣、氮氣、空氣、水蒸汽、污水液體等介質的流量測量。這種流量計結構簡單、無可動部件、不易被流體磨損、工作性能穩定、可靠、使用壽命長。它的測量元件及取壓裝置結構特殊流體通過時不形成滯留或堵塞壓力損失較小是在雷諾數較低的情況下進行高精度流量測量的理想選擇。
1 重復性好、精確度高，經標定的楔形流量計，精度達0.5 級。
2 具有自清潔能力，無滯流區。
3 耐磨損、壽命長、可靠性高。
4 永久壓損比孔板小。
5 一體型結構，現場安裝無需安裝導壓管路，直接與管道進行螺紋或法蘭連接。施工省時省力，維護方便。
其他特性：
1)適合于測量泥漿、煤焦油瀝青、煤水懸浮液以及其他高粘度流體;
2)在很低的管道雷諾數情況下(甚至低至Re=500時)，流量與差壓之間仍能保持平方根關系。而孔板流量計的可側量最小雷諾數要比楔形流量計大得多;
3)經單獨標定的楔形流量計有較高的測量精確度(最高可達0.5%)，未經標定的楔形流量計的精確度也可達3%左右;
4)結構簡單，安裝、使用和維修方便;
5)可測量腐蝕性介質，由于差壓測量是采用隔膜式的雙法蘭差壓變送器，腐蝕性介質不能進人導壓管和差壓變送器，所以只要用耐腐蝕材料加工楔形節流件，就能使儀表對腐蝕性介質進行測量。
2、最低流速：0.01m/s。
3、使用壽命：可長達十年以上。
4、量程比≥10：1
5、雷諾數系數使用范圍：下限300，上限達1×106以上。
6、測量液體粘度上限：500MPa·S。
7、工作壓力范圍：-0.1~6.4MPa。
8、工作溫度范圍：-50~400℃。
|
型譜 |
代號 |
外殼材質 |
公稱壓力 |
工茁度 |
連接與取壓方式 |
說明 |
|
CKLX |
|
|
|
|
|
楔形流量計 |
|
|
015 |
|
|
|
|
DN15 |
|
020 |
|
|
|
|
DN20 |
|
|
025 |
|
|
|
|
DN25 |
|
|
… |
|
|
|
|
|
|
|
300 |
|
|
|
|
DN300 |
|
|
|
I |
|
|
|
碳鋼 |
|
|
II |
|
|
|
不銹鋼 |
||
|
III |
|
|
|
特殊訂做 |
||
|
|
0.25 |
|
|
0.25MPa |
||
|
0.60 |
|
|
0.6MPa |
|||
|
… |
|
|
|
|||
|
5 |
|
|
5MPa |
|||
|
|
A |
|
-20~100℃ |
|||
|
B |
|
100~250℃ |
||||
|
C |
|
250~400℃ |
||||
|
|
A |
螺紋取壓對夾式 |
||||
|
B |
螺紋取壓螺紋式 |
|||||
|
C |
螺紋取壓焊接式 |
|||||
|
D |
螺紋取壓法蘭式 |
|||||
|
E |
法蘭取壓法蘭式 |
|||||
|
F |
一體化安裝方式（溫壓補償） |
|||||
|
G |
一體化安裝通用式 |
1、本公司承若凡是購買我司產品，一年質保期內，若收到用戶關于此類缺陷的通知，本公司對確實有缺陷的產品實行無條件免費維修或免費更換 。
2、客戶的技術疑問，我們承諾在一個工作日內處理完畢。
3、返廠維修的儀表我們承諾在3個工作日內出具檢測結果，7個工作日內完成維修。
4、儀表返給客戶之后2周之內對用戶進行回訪，并提供自動化相關技術的免費咨詢。
